Produktbeschreibung

Enthält den Fluke 1623-2 Erdwiderstandstester für 3- und 4-Punkt-Tests sowie ein Kurzstrecken-Erdwiderstandstestset mit Kabeln und Erdstäben. Funktionen: Speicherkapazität mit bis zu 1500 Datensätzen.

Fluke 1623-2KIT 1625-2KIT Basic Geo Earth Ground Tester Kit factory

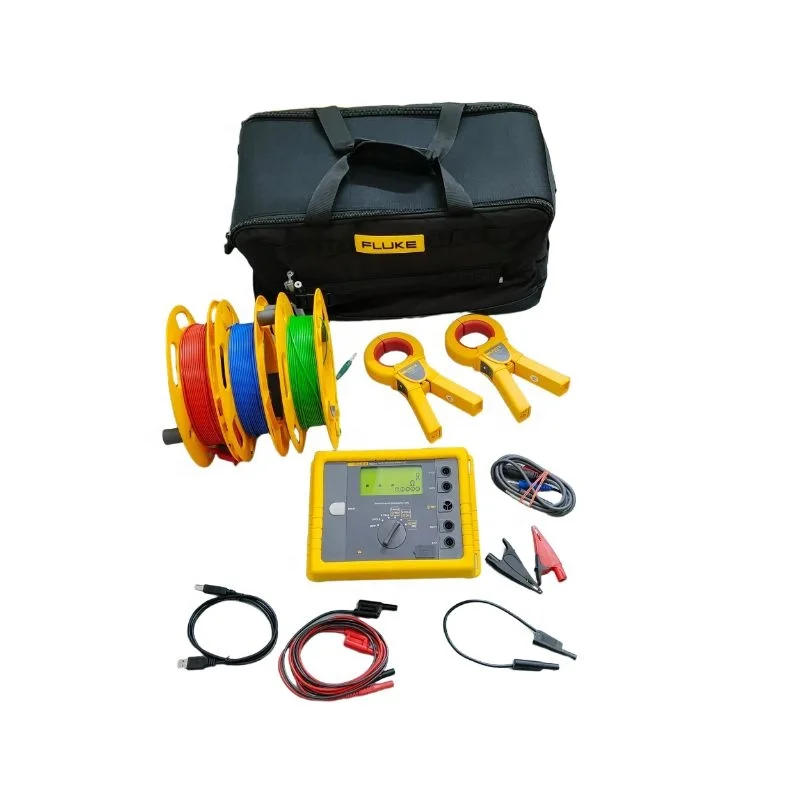

Fluke 1623-2 KIT Basis Erdwiderstandstestset mit 1623-2, Kabeltrommeln, Erdstäben, Schraubzwingen, Gehäuse
* Erdleitungsprüfung ohne Stangen mit zwei Schraubstöcken
* IP56-zertifiziert für den Außeneinsatz
* 4-Stangen Bodenwiderstandstest
* USB-Datenspeicherung und -übertragung
* Auswahltester für Erdleitungen mit einem Schraubstock
* Professioneller Transportkoffer
* 3- und 4-poliger Spannungsabfall, Erdwiderstandsschleifentest

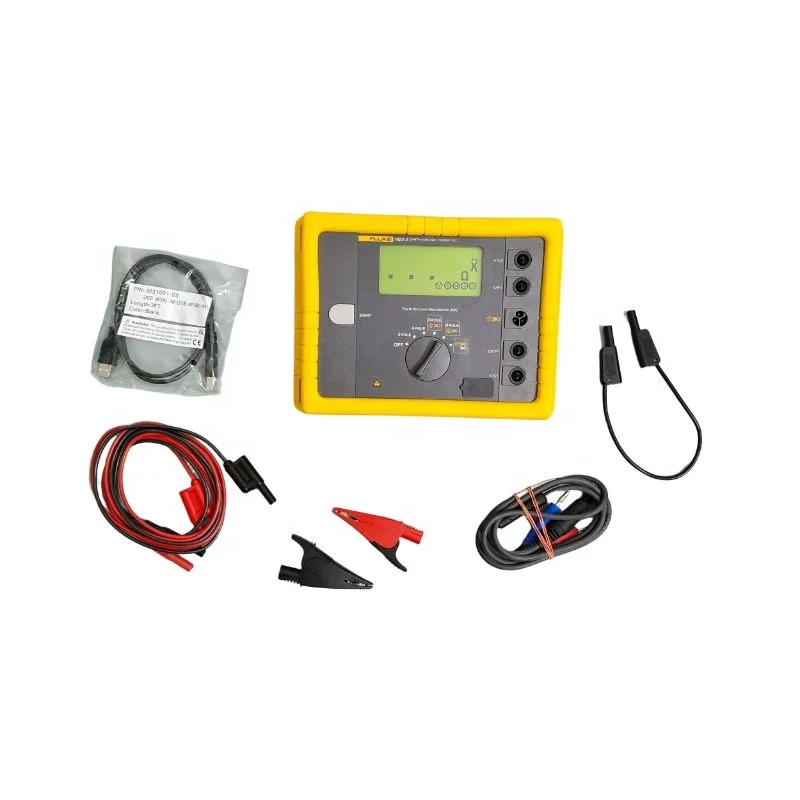

Fluke 1623-2KIT 1625-2KIT Basic Geo Earth Ground Tester Kit details

Fluke 1623-2 KIT Basis GEO Erdwiderstandstestset

* Erdleitungsprüfung ohne Stangen mit zwei Schraubstöcken
* IP56-zertifiziert für den Außeneinsatz
* 4-Stangen Bodenwiderstandstest
* USB-Datenspeicherung und -übertragung

Die neuen Fluke 1623-2 und 1625-2 GEO Erdungsprüfer bieten die Möglichkeit zur Datenspeicherung und -übertragung über einen USB-Anschluss. Weltklasse Zubehör wird die Testzeit vereinfachen und verkürzen.

Stakeless Testing

Die Fluke 1623-2 und 1625-2 Erdwiderstandstester können den Erdwiderstand ausschließlich mit Zangen messen. Mit dieser Methode werden zwei Zangen um den Erdungsstab gelegt und jeweils mit dem Tester verbunden. Es werden keine Erdstifte verwendet. Eine bekannte, feste Spannung wird durch eine Zange induziert und der Strom wird mit der zweiten Zange gemessen. Anschließend bestimmt der Tester automatisch den Widerstand des Erdstabs.

Diese Testmethode funktioniert nur, wenn ein verbundenes Erdungssystem für das Gebäude oder die Struktur vorliegt, die getestet wird, aber das ist bei den meisten Fällen so. Wenn es nur einen Weg zur Erde gibt, wie in vielen Wohnanwendungen, wird die Stakeless-Methode keinen akzeptablen Wert liefern und die Fall-of-Potential-Testmethode muss verwendet werden.

Beim Stakeless-Test muss die Erdstange nicht getrennt werden – das verbundene Erdungssystem bleibt während des Tests unangetastet. Vorbei sind die Zeiten, in denen Sie Zeit damit verbringen mussten, Stäbe für jede Erdstange in Ihrem System zu platzieren und zu verbinden – eine enorme Zeitersparnis. Sie können auch Erdungsprüfungen an Orten durchführen, die Sie sich zuvor nicht vorgestellt haben: innerhalb von Gebäuden, Strommasten oder überall dort, wo Sie keinen Zugang zu Boden haben.

Was ist im Fluke 1623-2-KIT enthalten
* Fluke Tester
* 2 x Messleitungen
* 4 x Erdungsstifte
* 3 x Kabelspulen mit Draht
* 2 x Schraubzwingen (Eine induzierend, eine ortend)
* Batterien
* Robuste Transporttasche
* Benutzerhandbuch

Spezifikation

Temperaturbereich
Betriebstemperatur	14 bis 122°F (-10 bis 50°C)
Lagertemperatur	-22 bis 140°F (-30 bis 60°C)
Temperaturkoeffizient	±0,1 % der Messung/°C <18°C >28°C
Eigentlicher Fehler	Bezieht sich auf das Referenztemperaturbereich und ist für ein Jahr garantiert
Betriebsfehler	Bezieht sich auf den Betriebstemperaturbereich und ist für ein Jahr garantiert
Klimaklasse	C1 (IEC 654-1), 23 bis 115°F (-5 bis 45°C), 5 bis 95% Feuchtigkeit
Schutzart	IP56 für Gehäuse, IP40 für Batteriedeckel gemäß EN60529
Sicherheit	Schutz durch doppelte und/oder verstärkte Isolation, maximal 50 V zum Erdboden. IEC61010-1: 300V CAT II, Verschmutzungsgrad zwei
EMV (Emission Immunität)	IEC61326-1: Tragbar
Qualitätssystem	Entwickelt, konzipiert und hergestellt gemäß DIN ISO 9001
Externe Spannung	V extern, maximal = 24 V (Gleichspannung, Wechselspannung <400 Hz), Messung unterdrückt bei höheren Werten
V Ext Ablehnung	>120 dB (16²⁄3, 50, 60, 400 Hz)
Messzeit	Typischerweise sechs Sekunden
Maximale Überlast	250 V eff (bezieht sich auf Missbrauch)
Hilfskraft	6 x 1,5 V Alkaline (Typ AA LR6)
Batterielebensdauer	Typisch >3000 Messungen
RA 3-Pol Erdwiderstandsmessung (IEC 1557-5)
Schalterposition	RA 3-polig
Auflösung	0,001 bis 10 Ω
Messbereich	0,020 Ω bis 19,99 kΩ
Genauigkeit	±(2% Wert + 3 Ziffern)
Betriebsfehler	±(5% Messwert + 3 d.)
Messprinzip: Strom/Spannungsmessung
Spannungsmessung	Vm = 48 V AC
Kurzschlussstrom	>50 mA
Messfrequenz	128 Hz
Probwiderstand (RS)	Maximal 100 kΩ
Widerstand des Hilfs-Erdungselektrodes (RH)	Maximal 100 kΩ
Zusätzlicher Fehler durch RH und RS	RH[kΩ]RS[kΩ]\/RA[Ω]0,2%
RA 4-Pol Erdwiderstandsmessung (IEC 1557-5)
Schalterposition	RA 4-polig
Auflösung	0,001 bis 10 Ω
Messbereich	0,020 Ω bis 19,99 kΩ
Genauigkeit	±(2% Wert + 3 Ziffern)
Betriebsfehler	±(5% Messwert + 3 d.)
Messprinzip: Strom/Spannungsmessung
Spannungsmessung	Vm = 48 V AC
Kurzschlussstrom	>50 mA
Messfrequenz	128 Hz
Sondenspannung (RS + RES)	Maximal 100 kΩ
Widerstand des Hilfs-Erdungselektrodes (RH)	Maximal 100 kΩ
Zusätzlicher Fehler durch RH und RS	RH[kΩ]RS[kΩ]\/RA[Ω]0,2%
Überwachung von RS und RH mit Fehleranzeige. Automatische Bereichsauswahl.
RA 3-Pol Selektiv Erdbodenwiderstandsmessung mit Stromklammer (RA mit Klammer)
Schalterposition	RA 3-Pol mit Klammer
Auflösung	0,001 bis 10 Ω
Messbereich	0,020 Ω bis 19,99 kΩ
Genauigkeit	±(7% Wert + 3 d)
Betriebsfehler	±(10% Wert + 5 d)
Messprinzip: Strom/Spannungsmessung (mit externer Stromschlinge)
Spannungsmessung	Vm = 48 V AC
Kurzschlussstrom	>50 mA
Messfrequenz	128 Hz
Probwiderstand (RS)	Maximal 100 kΩ
Widerstand des Hilfs-Erdungselektrodes (RH)	Maximal 100 kΩ
Überwachung von RS und RH mit Fehleranzeige. Automatische Bereichsauswahl. Die Messung wird nicht durchgeführt, wenn der Strom durch die Stromschlinge zu niedrig ist.
RA 4-Pol Selektive Erdbodenwiderstandsmessung mit Stromschlinge (RA mit Schlinge)
Schalterposition	RA 4-Pol mit Schlinge
Auflösung	0,001 bis 10 Ω
Messbereich	0,020 Ω bis 19,99 kΩ
Genauigkeit	±(7% Wert + 3 d)
Betriebsfehler	±(10% Wert + 5 d)
Messprinzip: Strom/Spannungsmessung (mit externer Stromschlinge)
Spannungsmessung	Vm = 48 V AC
Kurzschlussstrom	>50 mA
Messfrequenz	128 Hz
Probwiderstand (RS)	Maximal 100 kΩ
Widerstand des Hilfs-Erdungselektrodes (RH)	Maximal 100 kΩ
Überwachung von RS und RH mit Fehleranzeige. Automatische Bereichsauswahl. Die Messung wird nicht durchgeführt, wenn der Strom durch die Stromschlinge zu niedrig ist.
Erder-Schleifenmessung ohne Stäbe (2 Schlingen)
Schalterposition	RA 4-pol 2 Klemmen
Auflösung	0,001 bis 10 Ω
Messbereich	0,020 Ω bis 19,99 kΩ
Genauigkeit	±(7% Wert + 3 d)
Betriebsfehler	±(10% Wert + 5 d)
Messprinzip: Stakesfreie Messung des Widerstands in geschlossenen Schleifen mit zwei Stromwandler
Spannungsmessung	Vm = 48 V AC
Messfrequenz	128 Hz
Störstrom (IEXT)	Maximaler IEXT = 10 A (wechselnd) (RA <20 Ω)
Allgemeine Spezifikationen
Display	1999 Digit LCD: Anzeige mit speziellen Symbolen, Ziffernhöhe 25 mm, fluoreszierende Hintergrundbeleuchtung
Benutzerchnittstelle	Sofortige Messung durch DREHEN und START mit einem Knopfkonzept. Die einzigen Bedienelemente sind der Drehenschalter und die START-Taste.
Robust, wasserdicht und staubdicht	Gerät ist für schwierige Umgebungsbedingungen konzipiert (gummierte Schutzabdeckung, IP56)
Erinnerung	Interne Speicherung von bis zu 1500 Datensätzen, zugänglich über USB-Anschluss
Abmessungen	9,75 x 5,25 x 7,35" (250 x 133 x 187 mm)
Gewicht	2,43 Pfund (1,1 kg) einschließlich Batterien 16,8 Pfund (7,6 kg) einschließlich Zubehör und Batterien im Transportgehäuse
