Senkrechte Ablenkung |
||
Anzahl der Kanäle |
4 |
|
Bandbreite |
200 MHz |
|
Aufstiegszeit |
1,7 ns |
|
Kanalarithitektur |
Alle Eingänge vollständig voneinander und vom Erdpotenzial isoliert Eingaben können in beliebiger Kombination aktiviert werden |
|
Eingangskopplung |
AC oder DC, mit Nullpegel-Anzeige |
|
Eingabeempfindlichkeit |
Mit 10:1-Sonde, 20 mV bis 1000 V/Div Mit 100:1-Sonde, 200 mV bis 10 kV/Div Direkt (1:1), 2 mV bis 100 V/Div |
|
Bandbreitenbegrenzer |
20 MHz und 10 kHz |
|
Polarität |
Normal, invertiert, variabel |
|
Vertikale Auflösung |
8 Bit |
|
Genauigkeit bei 4 s bis 10 μs/div |
5 mV/div bis 100 V/div, ±(1,5 % + 6 Ziffern) 2 mV/div, ±(1,5 % + 10 Ziffern) |
|
Eingangsimpedanz |
1 MΩ (±1 %) // 15 pF (±2,25 pF) |
|
Eingangsspannungsbereich |
||
Zulässige maximale Gleitspannung |
CAT III 1000 V / CAT IV 600 V (maximales Spannungsniveau zwischen jedem Kontakt und Erdpotenzial) |
|

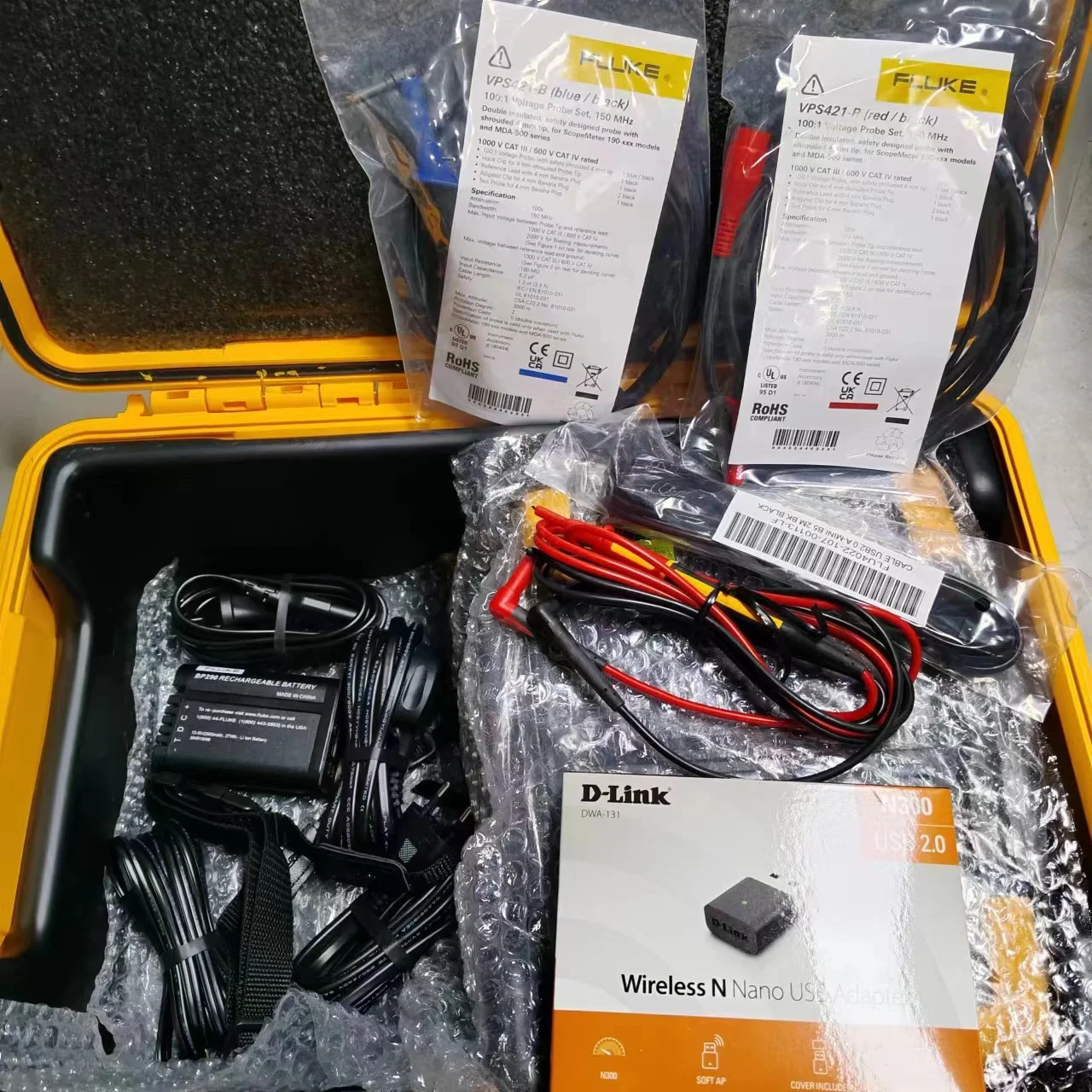

Messsonden-Eingangsspannung VPS410-II |
CAT III 1000 V / CAT IV 600 V (maximale Spannung zwischen Standard-Messsonde 10:1 Spitze und Referenzleitung) |
|
Messsonden-Eingangsspannung VPS421 |
CAT III 1000V / CAT IV 600V (maximale Spannung zwischen Messsonde oder Referenzleitung und GND, 2000V max zwischen Messsonde und Referenzleitung) |
|
Maximale BNC-Eingangsspannung |
CAT IV 300 V (maximale Spannung am BNC-Eingang direkt) |
|
Speichern und Aufrufen des Speichers |
||
Speicherstandorte (intern) |
30 Wellenformspeicher plus 10 Aufnahmespeicher plus 9 Bildschirmkopierspeicher |
|
30 Wellenformspeicher |
Jeder Speicher kann bis zu 2 oder 4 Wellenformen sowie entsprechende Setups enthalten |
|
10 Aufnahmespeicher |
Jeder kann enthalten: eine 100 Screen Replay Sequenz, oder eine ScopeRecord Roll-Modus Aufzeichnung (2 oder 4 Spuren), oder eine TrendPlot Aufzeichnung von bis zu 4 Messungen |
|
Externer Datenspeicher |
Auf PC mit FlukeView™-2 Software, oder direkter Speicherung auf einem externen Flash-Speicherkarten-Laufwerk (maximal 32 GB) über USB-Host-Anschluss |
|
Bildschirmkopien |
Auf PC, mit FlukeView™-2 Software, oder intern (im Gerät), das auf einen externen Flash-Speicher kopiert werden kann als .BMP-Datei, über USB-Host-Anschluss |
|
Volatilität |
Das Speichern erfolgt in nichtflüchtigem Flash-ROM und alle Daten sind unabhängig vom Akkuzustand oder Netzspannung gesichert |
|
Echtzeituhr |
Stellt Datums- und Zeitstempelinformationen für ScopeRecord, für 100 Bildwiedergabesequenzen und für TrendPlot-Aufzeichnungen bereit |
|
Fall |
||
Design |
Robust, schadensfest mit integrierter Schutzhülle. Hand- und Aufhängegurt sind standardmäßig im Lieferumfang enthalten Kensington-Schloss unterstützt, um das Gerät zu sichern, wenn es unbeaufsichtigt gelassen wird |
|
Tropfen- und staubdicht |
IP 51 gemäß IEC60529 |
|
Schock- und Schwingungsfestigkeit |
Schock 30 g, Schwingung (sinusförmig) 3 g / 0,03 g2/Hz (Zufällig), gemäß MIL-PRF-28800F Klasse 2 |
|
Anzeigegröße |
5,3 x 3,5" (133 x 90 mm) LCD |
|
Auflösung |
1120 Pixel x 765 Pixel |
|
Helligkeit |
Benutzeranpassung, bis zu 300 cd/m² |
|
Allgemeine Spezifikationen |
||
Temperatur |
Betrieb: Akutleerung: 0 bis 40°C (32 bis 104°F); Akuladung: 0 bis 40°C (32 bis 104°F) Lagerung: -20 bis 60°C (-4 bis 140°F) |
|
Feuchtigkeit |
32 bis 50°F (0 bis 10°C): nicht kondensierend 50 bis 86°F (10 bis 30°C): 95% (±5%) 86 bis 104°F (30 bis 40°C): 75% (±5%) 104 bis 122°F (40 bis 50°C): 45% (±5%) |
|
Maximale Betriebs hoogte |
CAT IV 600 V, CAT III 1000 V: bis 6600' (2000 m) CAT IV 300 V, CAT III 600 V, CAT II 1000 V: bis 13000' (4000 m) |
|
Maximale Lagerungshöhe |
40.000’ (12 km) |
|
Schnittstellen |
Zwei USB-Anschlüsse vorhanden Anschlüsse sind vollständig von der schwebenden Messteilschaltung des Geräts isoliert USB-Host-Anschluss verbindet direkt mit einem externen Flash-Speicher (bis zu 32 GB) für die Speicherung von Wellenformendaten, Messergebnissen, Geräteeinstellungen und Bildkopien. Alternativ kann dieser USB-A-Anschluss auch verwendet werden, um einen WiFi-Adapter für eine drahtlose PC-Verbindung anzuschließen. Ein Mini-USB-B wird bereitgestellt, der eine Verbindung zum PC für Fernsteuerung und Datenübertragung unter PC-Kontrolle mit FlukeView-2 ermöglicht. |
|
Messsonde Kalibrierausgang |
Eingewidmete Sonde-Kaliberausgabe mit Referenzkontakt, vollständig isoliert von jedem Messeingangskanal Generatorausgang: 1,225 Vpp / 500 Hz Rechteckwelle |
|
Netzstrom |
Universelles Netzadaptor-/Akkulader BC190/830 im Lieferumfang enthalten, mit abtrennbaren 2-poligen Stromkabels 100 VAC bis 240 VAC, ±10%, 50 bis 60 Hz |
|
Batterie |
Betrieb: aufladbare Li-Ion-Batterie; Batteriewechsel durch leicht zugängliche Batterietür an der Rückseite des Geräts Typ: BP291: 10,8V, 5000 mAh Ladeanzeige: Akku verfügt über eingebauten Statusanzeige für die Nutzung mit externem Ladegerät, neben der Akkustatusanzeige auf dem Instrumentendisplay Betriebszeit (bei gedämpfter Hintergrundbeleuchtung): bis zu 7 Stunden mit BP291 (im Lieferumfang) Ladzeit: fünf Stunden für BP291 Energieeinsparfunktionen: Automatischer „Stromabbau“ mit einstellbarer Stromabbauzeit; automatischer „Display aus“ mit einstellbarer Stromabbauzeit; On-Screen-Batterieladestand-Anzeige |
|
Abmessungen |
10,5 x 7,6 x 2,8" (265 x 192 x 70 mm) |
|
Gewicht |
4,8 lbs (2,2 kg) |
|
