Temperaturbereich |
||
Betriebstemperatur |
14 bis 122°F (-10 bis 50°C) |
|
Lagertemperatur |
-22 bis 140°F (-30 bis 60°C) |
|
Temperaturkoeffizient |
±0,1 % der Messung/°C <18°C >28°C |
|
Fehler |
Intrinsisch: Bezieht sich auf den Referenztemperaturbereich und ist für ein Jahr garantiert Betrieblich: Bezieht sich auf den Betriebstemperaturbereich und ist für ein Jahr garantiert |
|
Klimaklasse |
C1 (IEC 654-1), 23 bis 115°F (-5 bis 45°C), 5 bis 95% Feuchtigkeit |
|
Schutzart |
IP56 für Gehäuse, IP40 für Batteriedeckel gemäß EN60529 |
|
Sicherheit |
Schutz durch doppelte und/oder verstärkte Isolation, maximal 50 V zum Erdboden. IEC61010-1: 300V CAT II, Verschmutzungsgrad zwei |
|
EMV (Emission Immunität) |
IEC61326-1: Tragbar |
|
Qualitätssystem |
Entwickelt, konzipiert und hergestellt gemäß DIN ISO 9001 |
|
Externe Spannung |
V extern, maximal = 24 V (Gleichspannung, Wechselspannung <400 Hz), Messung unterdrückt bei höheren Werten |
|
V Ext Ablehnung |
>120 dB (16²⁄3, 50, 60, 400 Hz) |
|
Messzeit |
Typischerweise sechs Sekunden |
|
Maximale Überlast |
250 V eff (bezieht sich auf Missbrauch) |
|
Hilfskraft |
6 x 1,5 V Alkaline (Typ AA LR6) |
|
Batterielebensdauer |
Typisch >3000 Messungen |
|
RA 3-Pol Erdwiderstandsmessung (IEC 1557-5) |
||
Schalterposition |
RA 3-polig |
|
Auflösung |
0,001 bis 10 Ω |
|
Messbereich |
0,020 Ω bis 19,99 kΩ |
|
Genauigkeit |
±(2% Wert + 3 Ziffern) |
|
Betriebsfehler |
±(5% Messwert + 3 d.) |
|
Messprinzip: Strom/Spannungsmessung |
||
Spannungsmessung |
Vm = 48 V AC |
|
Kurzschlussstrom |
>50 mA |
|
Messfrequenz |
128 Hz |
|
Probwiderstand (RS) |
Maximal 100 kΩ |
|
Widerstand des Hilfs-Erdungselektrodes (RH) |
Maximal 100 kΩ |
|
Zusätzlicher Fehler durch RH und RS |
RH[kΩ]RS[kΩ]\/RA[Ω]0,2% |
|
RA 4-Pol Erdwiderstandsmessung (IEC 1557-5) |
||
Schalterposition |
RA 4-polig |
|
Auflösung |
0,001 bis 10 Ω |
|
Messbereich |
0,020 Ω bis 19,99 kΩ |
|
Genauigkeit |
±(2% Wert + 3 Ziffern) |
|
Betriebsfehler |
±(5% Messwert + 3 d.) |
|
Messprinzip: Strom/Spannungsmessung |
||
Spannungsmessung |
Vm = 48 V AC |
|
Kurzschlussstrom |
>50 mA |
|
Messfrequenz |
128 Hz |
|
Sondenspannung (RS + RES) |
Maximal 100 kΩ |
|
Widerstand des Hilfs-Erdungselektrodes (RH) |
Maximal 100 kΩ |
|
Zusätzlicher Fehler durch RH und RS |
RH[kΩ]RS[kΩ]\/RA[Ω]0,2% |
|
Überwachung von RS und RH mit Fehleranzeige. Automatische Bereichsauswahl. |
||
RA 3-Pol Selektiv Erdbodenwiderstandsmessung mit Stromklammer (RA mit Klammer) |
||
Schalterposition |
RA 3-Pol mit Klammer |
|
Auflösung |
0,001 bis 10 Ω |
|
Messbereich |
0,020 Ω bis 19,99 kΩ |
|
Genauigkeit |
±(7% Wert + 3 d) |
|
Betriebsfehler |
±(10% Wert + 5 d) |
|
Messprinzip: Strom/Spannungsmessung (mit externer Stromschlinge) |
||
Spannungsmessung |
Vm = 48 V AC |
|
Kurzschlussstrom |
>50 mA |
|
Messfrequenz |
128 Hz |
|
Probwiderstand (RS) |
Maximal 100 kΩ |
|
Widerstand des Hilfs-Erdungselektrodes (RH) |
Maximal 100 kΩ |
|
Überwachung von RS und RH mit Fehleranzeige. Automatische Bereichsauswahl. Die Messung wird nicht durchgeführt, wenn der Strom durch die Stromschlinge zu niedrig ist. |
||
RA 4-Pol Selektive Erdbodenwiderstandsmessung mit Stromschlinge (RA mit Schlinge) |
||
Schalterposition |
RA 4-Pol mit Schlinge |
|
Auflösung |
0,001 bis 10 Ω |
|
Messbereich |
0,020 Ω bis 19,99 kΩ |
|
Genauigkeit |
±(7% Wert + 3 d) |
|
Betriebsfehler |
±(10% Wert + 5 d) |
|
Messprinzip: Strom/Spannungsmessung (mit externer Stromschlinge) |
||
Spannungsmessung |
Vm = 48 V AC |
|
Kurzschlussstrom |
>50 mA |
|
Messfrequenz |
128 Hz |
|
Probwiderstand (RS) |
Maximal 100 kΩ |
|
Widerstand des Hilfs-Erdungselektrodes (RH) |
Maximal 100 kΩ |
|
Überwachung von RS und RH mit Fehleranzeige. Automatische Bereichsauswahl. Die Messung wird nicht durchgeführt, wenn der Strom durch die Stromschlinge zu niedrig ist. |
||
Erder-Schleifenmessung ohne Stäbe (2 Schlingen) |
||
Schalterposition |
RA 4-pol 2 Klemmen |
|
Auflösung |
0,001 bis 10 Ω |
|
Messbereich |
0,020 Ω bis 19,99 kΩ |
|
Genauigkeit |
±(7% Wert + 3 d) |
|
Betriebsfehler |
±(10% Wert + 5 d) |
|
Messprinzip: Stakesfreie Messung des Widerstands in geschlossenen Schleifen mit zwei Stromwandler |
||
Spannungsmessung |
Vm = 48 V AC |
|
Messfrequenz |
128 Hz |
|
Störstrom (IEXT) |
Maximaler IEXT = 10 A (wechselnd) (RA <20 Ω) |
|

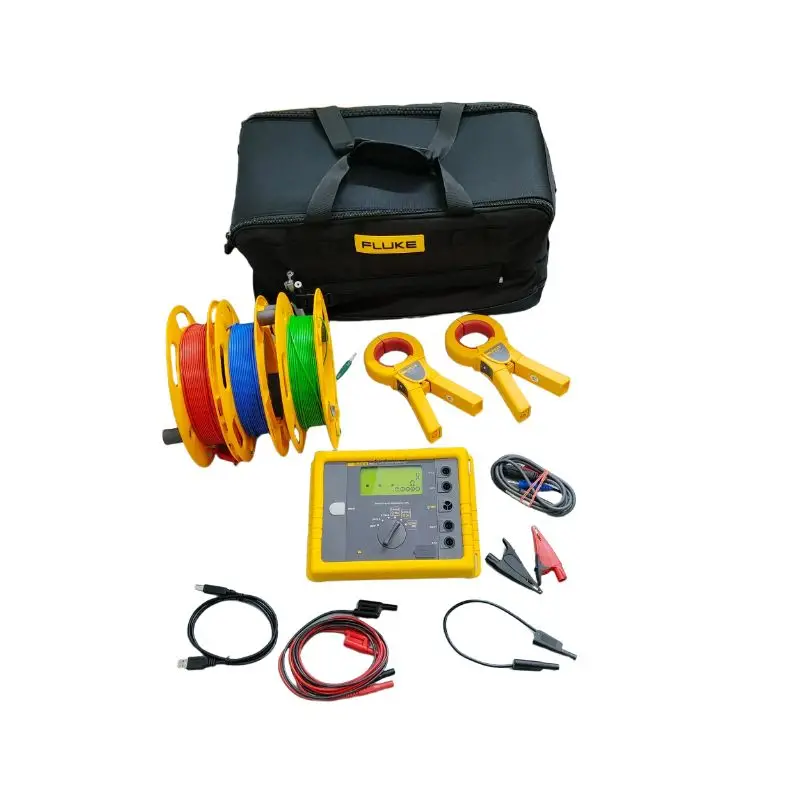

Allgemeine Spezifikationen |
||
Display |
1999 Digit LCD: Anzeige mit speziellen Symbolen, Ziffernhöhe 25 mm, fluoreszierende Hintergrundbeleuchtung |
|

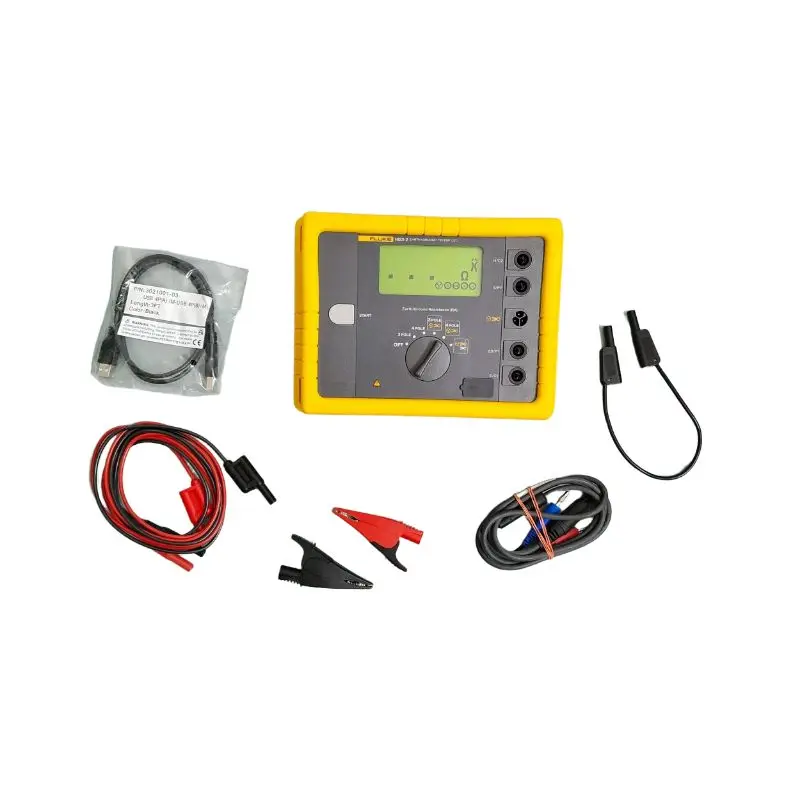

Benutzerchnittstelle |

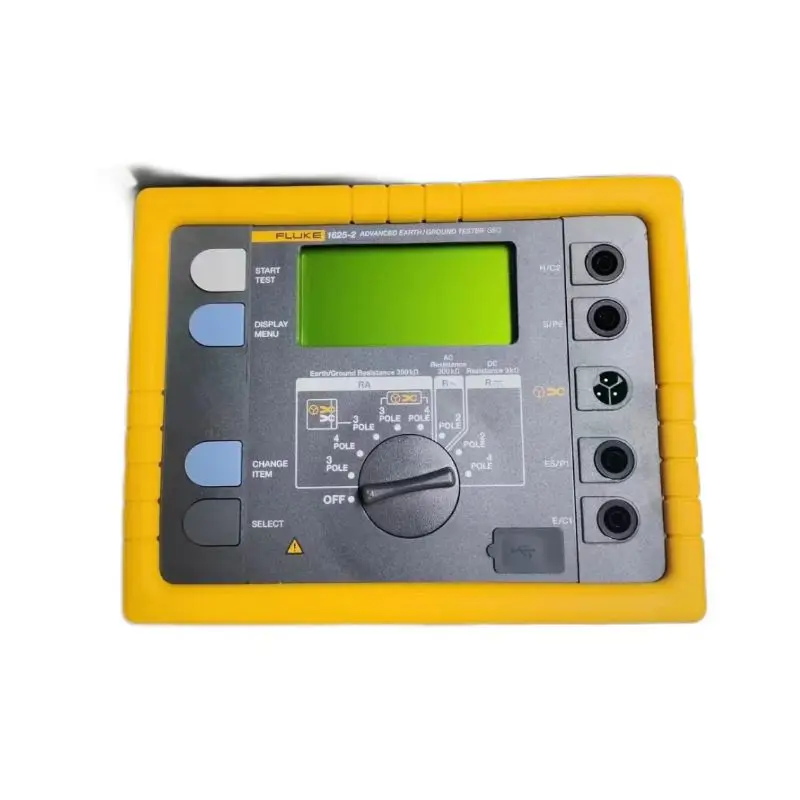

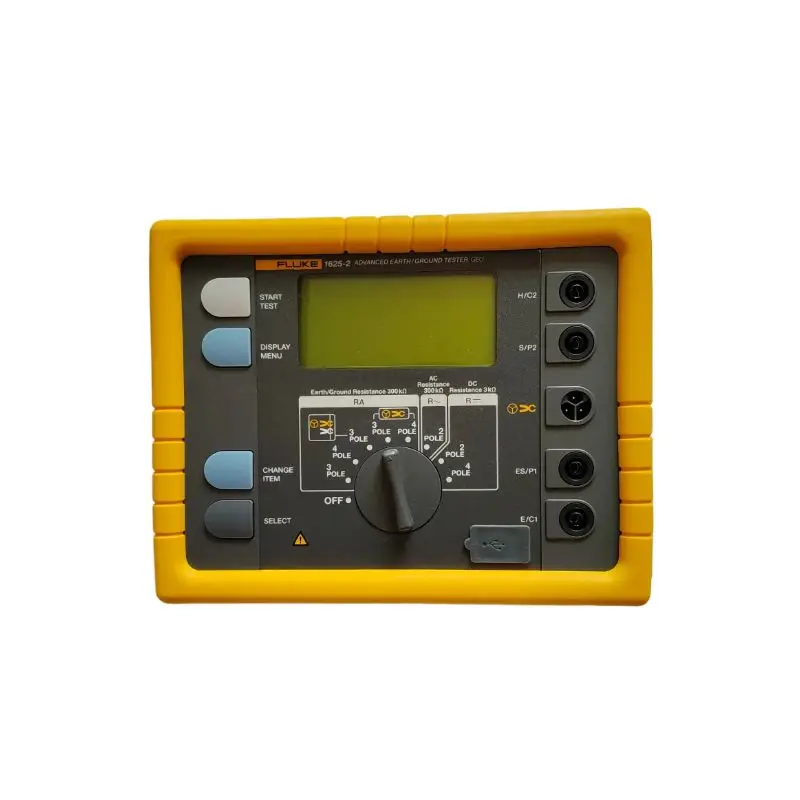

Sofortige Messung durch DREHEN und START mit einem Knopfkonzept. Die einzigen Bedienelemente sind der Drehenschalter und die START-Taste. |
|
Robust, wasserdicht und staubdicht |
Gerät ist für schwierige Umgebungsbedingungen konzipiert (gummierte Schutzabdeckung, IP56) |
|
Erinnerung |
Interne Speicherung von bis zu 1500 Datensätzen, zugänglich über USB-Anschluss |
|
Abmessungen |
9,75 x 5,25 x 7,35" (250 x 133 x 187 mm) |
|
Gewicht |
2,43 Pfund (1,1 kg) einschließlich Batterien 16,8 Pfund (7,6 kg) einschließlich Zubehör und Batterien im Transportgehäuse |
|
