Produktbeschreibung

Drahtloses Laserwellenachrichtigungssystem
* Wellenachrichtigungswerkzeug
* Für präzise Wellenachrichtigungen
* Drahtlose Kommunikation verbessert die Gerätehandhabung
* Steigern Sie die Ausrichtungsleistung mit "freier Messung"

SKF TKSA 41 Wireless Laser Shaft Alignment System supplier

SKF TKSA 41 Wireless Laser Shaft Alignment System factory

SKF TKSA 41 - Drahtloses Laserausrichtungssystem für Wellen

* Verwendung zur Erreichung präziser Wellenausrichtungen
* Automatische Messung ermöglicht kontaktlose Messungen
* Drahtlose Kommunikation verbessert die Gerätehandhabung

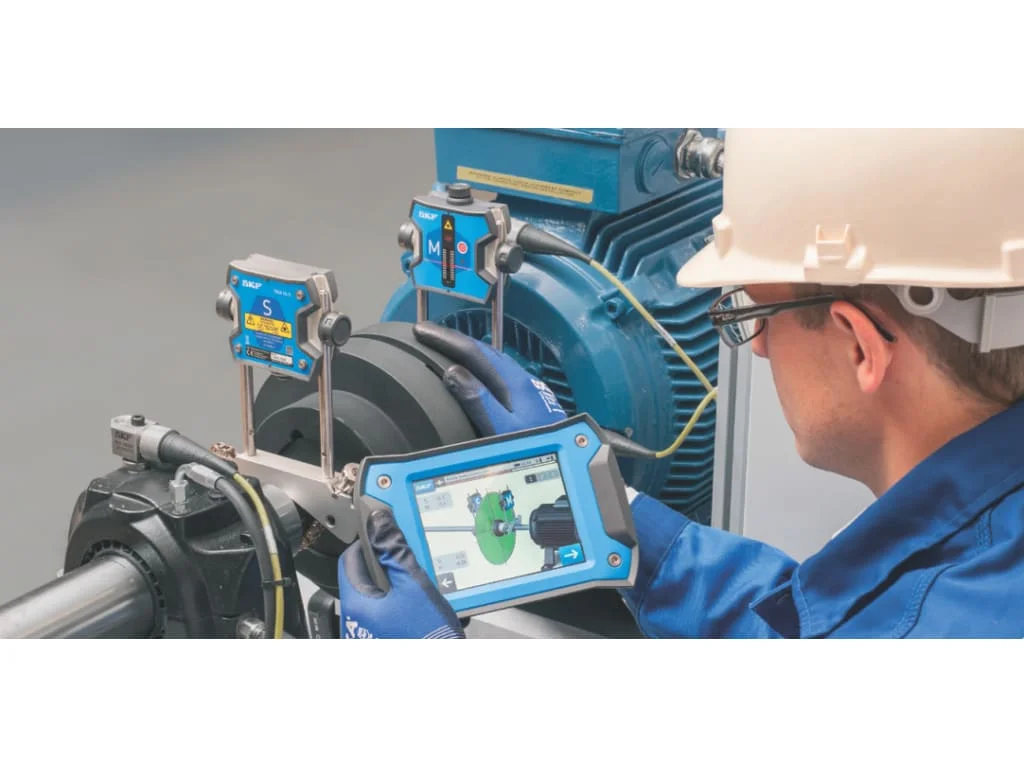

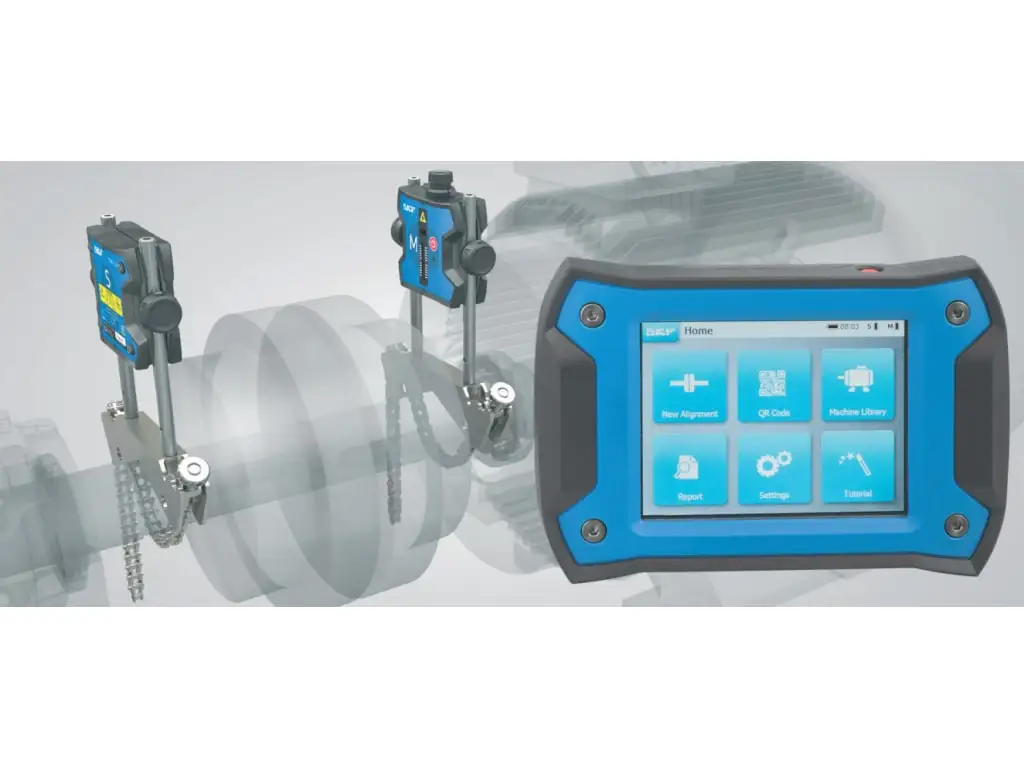

Die TKSA 41 ist eine fortschrittliche Laserausrichtungslösung zur Erreichung präziser Wellenausrichtungen. Mit zwei drahtlosen Messgeräten, großen Detektoren und leistungsstarken Lasern führt das Gerät präzise Messungen selbst unter den herausforderndsten Bedingungen durch. Die ergonomische Anzeigeeinheit mit intuitiver Touchscreen-Navigation macht Ihre Ausrichtungen schnell und einfach, während innovative Funktionen wie die „freie Messung“ die Ausrichtungsleistung erhöhen. Im Fokus der Verbesserung von Ausrichtungspraktiken ist das SKF Wellenausrichtungswerkzeug, TKSA 41, eine der besten Ausrichtungslösungen der Branche.

* Drahtlose Kommunikation verbessert die Handhabung des Geräts und ermöglicht es, schwer erreichbare Anwendungen aus einer sicheren Position auszurichten.
* Freie Messung ermöglicht es, Ausrichtungsmessungen bei jedem Winkel zu starten und mit einem Winkelschwenk von nur 90° abzuschließen.
* Automatische Messung ermöglicht kontaktlose Messungen durch die Erkennung der Kopfposition und führt eine Messung durch, wenn die Köpfe in die richtige Position gedreht werden.
* Automatische Berichte werden nach jeder Ausrichtung generiert. Die Berichte können mit Notizen und Bildern aus der integrierten Kamera angepasst werden, um einen umfassenden Überblick zu erhalten. Alle Berichte können als PDF-Dateien exportiert werden.
* Live-Ansicht unterstützt intuitive Messungen und erleichtert horizontale und vertikale Ausrichtungen (NICHT vertikale Wellenausrichtung. Siehe TKSA 51 oder TKSA 71 für diese Funktion).
* Maschinenbibliothek bietet einen Überblick über alle Maschinen und Ausrichtungsberichte. QR-Codes können verwendet werden, um die Maschinenidentifizierung zu vereinfachen und den Ausrichtungsablauf zu verbessern.

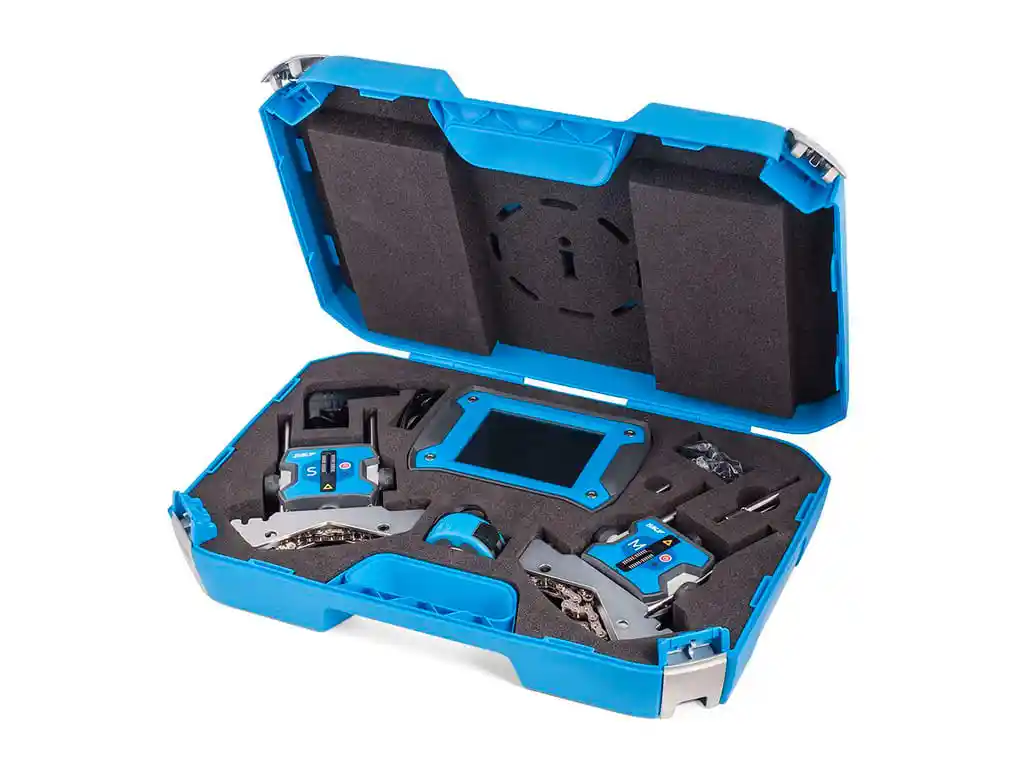

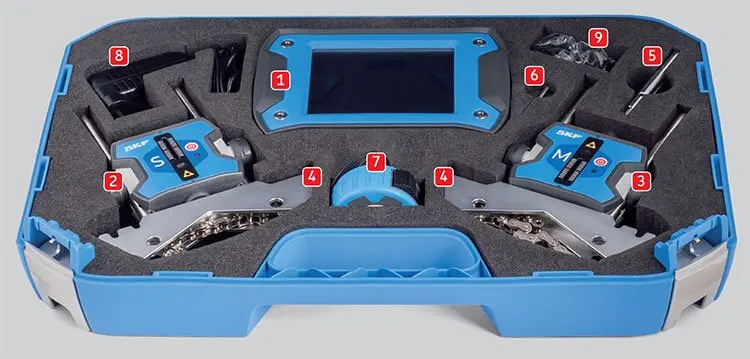

SKF TKSA 41 Wireless Laser Shaft Alignment System details

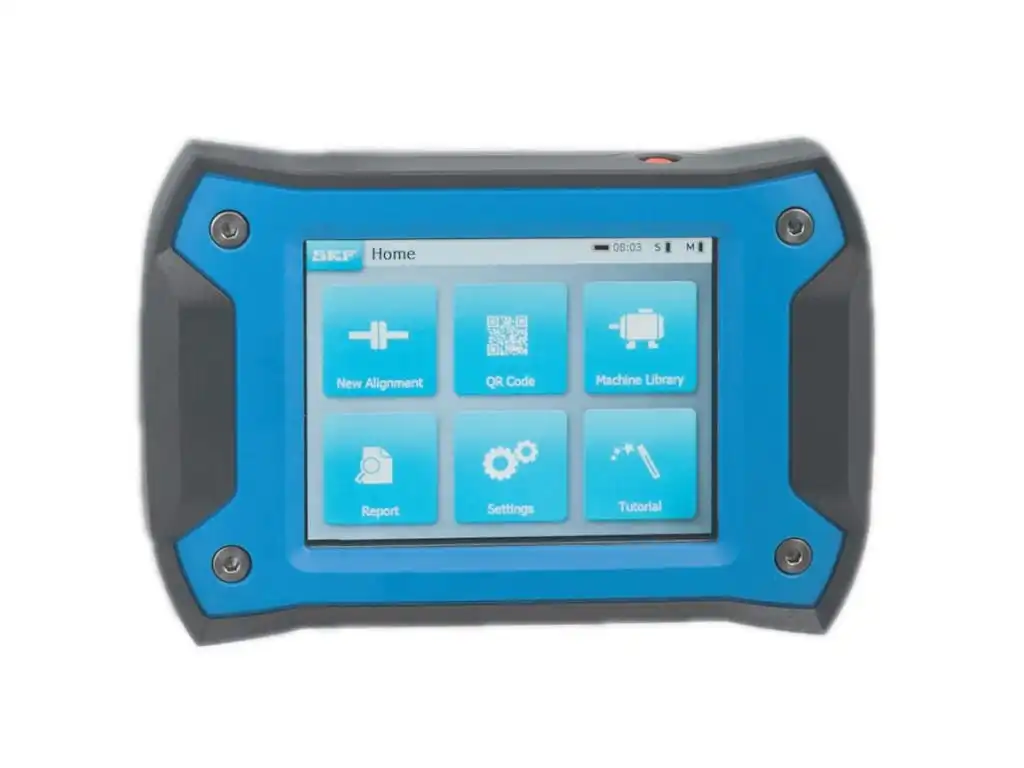

1. 1 × TKSA 31/41 Anzeigeeinheit
2. 1 × TKSA 31/41 S Messgerät
3. 1 × TKSA 31/41 M Messgerät
4. 2 × Wellen-V-Schienen mit Ketten
5. 90 mm Verlängerungsstangen (nur für TKSA 41)
6. 1 × Kettenan spannstange
7. 5 m (16 ft) metrisches und imperiales Messband
8. 1 × 12V DC 3A Netzteil
9. Landesadapter (US, UK, EU, AUS)
10. 2 × Micro-USB an USB-Kabel
11. Gedruckte Schnellstartanleitung (EN)
12. Gedrucktes Kalibrierungs- und Konformitätszertifikat
13. 1 × Seite mit QR-Code-Stickern (nur für TKSA 41)

Spezifikation

Bezeichnung	TKSA 41
Sensoren und Kommunikation	29 mm (1,1 Zoll) CCD mit Linienlaser; elektronisches Neigungsmessgerät ±0,5°; Bluetooth 4.0 LE oder USB-Kabel (inclus)
System zur Entfernungsmessung	0,07 bis 4 m (0,23 bis 13,1 ft.)
Messfehler / angezeigte Auflösung	<0,5% ±5 µm / 10 µm (0,4 mils)
Displaytyp	5,6" Farbiger resistiver Touchscreen-LCD
Software-Update	über USB-Stick
Wwellendurchmesser	20 bis 150 mm (0,8 bis 5,9 Zoll) Durchmesser Bis zu 300 mm (11,8 Zoll) mit optionalen Erweiterungsketten
Max. empfohlene Kopplungshöhe	195 mm (7,7 Zoll) mit den beiligenden Erweiterungsstangen
Montagesystem	2 × V-Bügel; 2 × Ketten 400 mm (15,8 Zoll); 2 × Gewindestangen 150 mm (5,9 Zoll) pro V-Bügel; 4 × Verlängerungsstangen 90 mm (3,5 Zoll)
Ausrichtungsmessung	3-Position-Messung 9–12–3 3-Position-Automatikmessung 9–12–3 3-stufige Freimessung (mit min. 90° Drehung)
Ausrichtungskorrektur	Live-Werte für die Korrektur der vertikalen und horizontalen Maschinenposition; Lasersoft-Foot-Tool
Ausrichtungsbericht	Automatischer pdf-Bericht, der über einen USB-Stick exportierbar ist
Anzeigeeinheit Akku	bis zu 8 Stunden stetige Nutzung bei 100% Hintergrundbeleuchtung (5 000 mAh aufladbare LiPo-Batterie)
Messgeräte-Akku	bis zu 12 Stunden ständiger Gebrauch (2 000 mAh aufladbare LiPo-Batterie)
Abmessungen des Transportetuis	530 × 110 × 360 mm (20,9 × 4,3 × 14,2 Zoll)
Gesamtgewicht (einschl. Fall)	4,75 kg (10,5 Pfund)
Betriebstemperatur	0 bis 45 °C (32 bis 113 °F)
IP-Bewertung	IP54
Kalibrierzeugnis	Mit einer Gültigkeit von 2 Jahren geliefert
