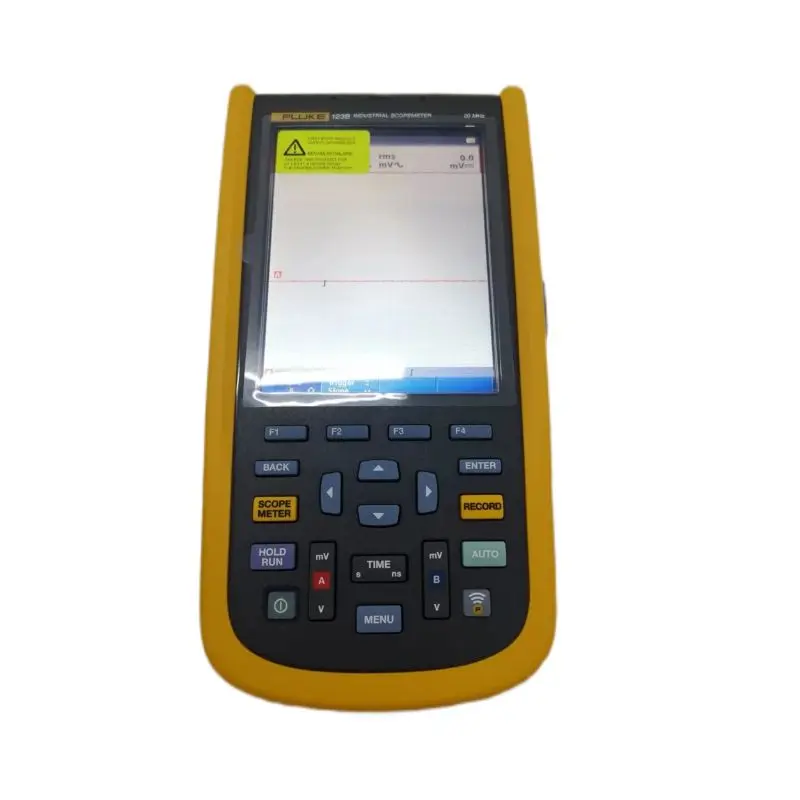

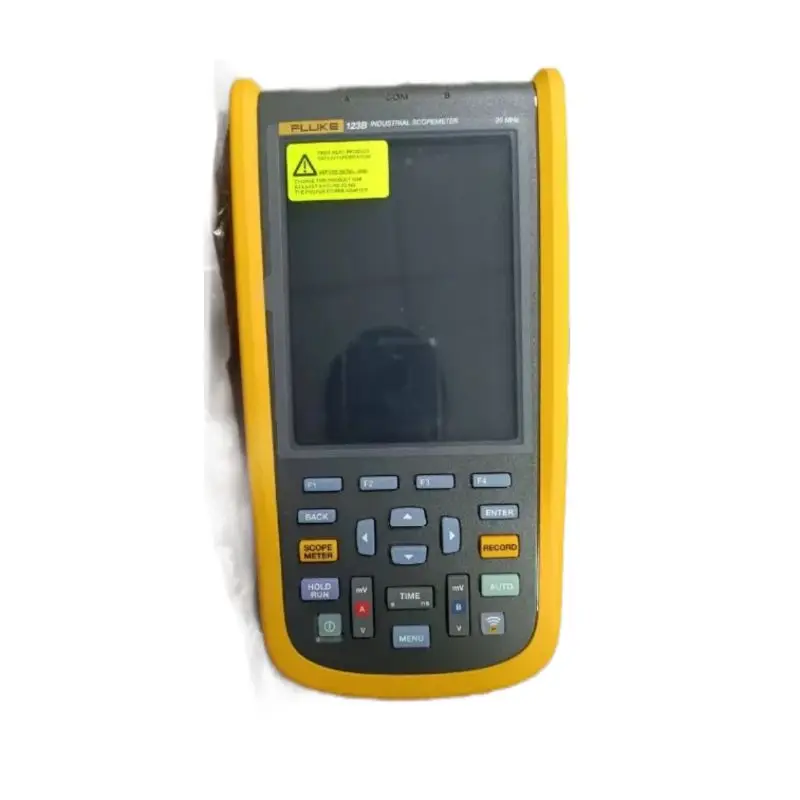

Oszilloskopmodus (Vertikal) |
||
Frequenzgang - Gekoppelt mit Gleichspannung |
Ohne Messsonden und Testkabel (mit BB120): Gleichstrom bis 40 MHz (-3 dB) Mit STL120-IV 1:1 geschirmten Testkabeln: Gleichstrom bis 12,5 MHz (-3 dB), Gleichstrom bis 20 MHz (-6 dB) Mit VP41 10:1 Sonde: Gleichstrom bis 40 MHz (-3 dB) |
|
Frequenzgang - AC-Kopplung (Niederfrequenz-Abrollverhalten) |
Ohne Sonden und Testleitungen: <10 Hz (-3 dB) Mit STL120-IV 1:1 geschirmten Testleitungen: <10 Hz (-3 dB) Mit VP41 10:1 Sonde: <10 Hz (-3 dB) |
|
Anstiegszeit, ohne Messsonden und Testkabel |
<8.75 ns |
|
Eingangsimpedanz |
Ohne Sonden und Testkabel: 1 MΩ/20 pF Mit BB120: 1 MΩ/24 pF Mit STL120-IV 1:1 geschirmten Testkabeln: 1 MΩ/230 pF Mit VP41 10:1 Sonde: 5 MΩ/15,5 pF |
|
Empfindlichkeit |
5 mV bis 200 V/Div |
|
Analoger Bandbreitenbegrenzer |
10 kHz |
|
Anzeigemodi |
A, -A, B, -B |
|
Maximale Eingangsspannung A und B |
Direkt, mit Testkabeln oder mit VP41-sonde: 600 Veff CAT IV, 750 Veff maximale Spannung Mit BB120: 600 Veff |
|
Maximale Gleitspannung, von jedem Anschluss zu Masse |
600 Veff CAT IV, 750 Veff bis 400 Hz |
|
Oszilloskopmodus (Horizontal) |
||
Oszilloskopmodi |
Normal, Einzel, Roll |
|
Bereiche (Normal) |
Äquivalente Abtastung: 10 ns bis 500 ns/div Echtzeitabtastung: 1 μs bis 5 s/Div Einzel (Echtzeit): 1 μs bis 5 s/Div Roll (Echtzeit): 1 s bis 60 s/Div |
|
Abtastrate (für beide Kanäle gleichzeitig) |
Äquivalente Abtastung (wiederholte Signale): bis zu 4 GS/s Echtzeitabtastung 1 μs bis 60 s/div: 40 MS/s |
|
Auslöser |
||
Bildschirmaktualisierung |
Freilauf, auf Trigger |
|
Quelle |
A, B |
|
Empfindlichkeit A und B |
Bei Gleichspannung bis 5 MHz: 0,5 Abtastungen oder 5 mV Bei 40 MHz: 1,5 Divisionen Bei 60 MHz: 4 Divisionen |
|
Neigung |
Positiv, negativ |
|
Erweiterte Oszilloskop-Funktionen |
||
Anzeigemodi |
Normal: Erfasst Glitches bis zu 25 ns und zeigt analog-ähnliche Persistenzwellform an Glatt: Unterdrückt Rauschen aus einer Wellenform Glitch aus: Erfasst keine Glitches zwischen den Stichen Hülle: Zeichnet und zeigt die Minima und Maxima von Wellenformen über die Zeit auf |
|
Auto Set (Connect-and-View) |
Kontinuierliche, vollständig automatische Anpassungen der Amplitude, Zeitbasis, Auslösepegel, Auslöseabstand und Haltezeit. Manuelle Überschreibung durch den Benutzer einstellung der Amplitude, Zeitbasis oder Triggerpegel |
|
Eingang A und B |
||
Gleichspannung (V Gleich) |
Bereiche: 500 mV, 5, 50, 500, 750 V Genauigkeit: ±(0,5% +5 Ziffern) Gemeinsamer Modus-Ablehnung (CMRR): >100 dB bei Gleichspannung, >60 dB bei 50, 60 oder 400 Hz Vollskalenanzeige: 5000 Counts |
|
Echte RMS-Spannungen (V AC und V AC+DC) |
Bereiche: 500 mV, 5, 50, 500, 750 V Genauigkeit für 5 bis 100 % des Messbereichs (DC gekoppelt) Gleich- bis 60 Hz (V AC + DC): ±(1 % + 10 Counts) 1 bis 60 Hz (V AC): ±(1% +10 Counts) Genauigkeit für 5 bis 100 % des Messbereichs (AC oder DC gekoppelt): 60 Hz bis 20 kHz: ±(2,5% +15 Counts) Gleichspannungsunterdrückung (nur V AC): >50 dB Gemeinsamkeitswellen-Unterdrückung (CMRR): >100 dB bei Gleichspannung; >60 dB bei 50, 60 oder 400 Hz Vollskalenanzeige: 5000 Counts, Anzeige ist unabhängig von jeglichem Signal-Kreuzfaktor |
|
Höhepunkt |
Modi: Maximaler Peak, Minimaler Peak, Peak-to-Peak Bereiche: 500 mV, 5, 50, 500, 2200 V Genauigkeit: Maximaler Peak oder Minimaler Peak: 5 % der vollen Skala; Peak-to-Peak: 10 % der vollen Skala Vollskalenanzeige: 500 Counts |
|
Frequenz |
Bereiche: 1, 10, 100 Hz, 1, 10, 100 kHz, 1, 10 und 70 MHz Frequenzbereich: 15 Hz (1 Hz) bis 50 MHz im kontinuierlichen Automodus Genauigkeit bei 1 Hz bis 1 MHz: ±(0,5% +2 Zähler) Vollskalenanzeige: 10.000 Zähler |
|
U/min |
Maximale Anzeige: 50 kU/min Genauigkeit: ±(0,5% +2 Zähler) |
|
Arbeitszyklus |
Bereich: 2 bis 98% Frequenzbereich: 15 Hz (1 Hz) bis 30 MHz im kontinuierlichen Automodus |
|
Breite des Puls |
Frequenzbereich: 15 Hz (1 Hz) bis 30 MHz im kontinuierlichen Automodus Vollskalenanzeige: 1000 Counts |
|
Amperemeter |
Mit Stromschlinge Bereiche: gleich wie V Gleichspannung, V Wechselspannung, V Wechsel+Gleich oder Spitze Skalierungsfaktoren: 0,1, 1, 10, 100, 400 mV/A, 1 V/A, 10 mV/mA Genauigkeit: gleich wie V Gleichspannung, V Wechselspannung, V Wechsel+Gleich oder Spitze (füge Unsicherheit des Stromklammens hinzu) |
|
Dezibel |
0 dBV: 1 V 0 dBm (600/50 Ω): 1 mW bezogen auf 600 oder 50 Ω dB bei V DC, V AC oder V AC+DC Vollskalenmessung; 1000 Zähler |
|
Kräftefaktor |
Bereich: 1 bis 10 Vollskalenmessung: 90 Zähler |
|
Phase |
Modi: A zu B, B zu A Bereich: 0 bis 359° Auflösung: 1° |
|
Leistung |
Konfigurationen: 1 Phase/3 Phasen, 3 Leiter ausgeglichene Lasten (3 Phasen: nur Grundwelle, nur AUTOSET-Modus) Leistungsfaktor (PF): Verhältnis zwischen Watt und VA-Bereich - 0,00 bis 1,00 Watt: RMS-Wert des Produkts der entsprechenden Stichproben von Eingang A (Volt) und Eingang B (Ampere); Vollskalenmessung: 999 Zähler VA: Vrms x Arms; Vollskalenanzeige: 999 Zähler Reaktives VA (var): √((VA)2-W2); Vollskalenanzeige: 999 Zähler |
|
Vpwm |
Zweck: Zum Messen von signalspezifischen Pegeln bei der Pulsbreitenmodulation, wie bei Ausgängen von Motor-Wechselrichtern Prinzip: Anzeigen zeigen die effektive Spannung basierend auf dem Durchschnittswert der Samples über eine ganze Anzahl von Perioden des grundfrequenz Genauigkeit: Als Vrms für Sinussignale |
|
Eingang A zu Gemeinschaft |
||
Ich weiß nicht. |
Bereiche: 50, 500 Ω, 5, 50, 500 kΩ, 5, 30 MΩ Genauigkeit: ±(0,6% +5 Ziffern) 50 Ω ±(2% +20 Ziffern) Vollskalenanzeige: 50 Ω bis 5 MΩ - 5000 Zähler; 30 MΩ - 3000 Zähler Messstrom: 0,5 mA bis 50 nA, nimmt mit zunehmenden Bereichen ab Offenes Kreis-Spannung: <4 V |
|
Allgemeine Kontinuität (Cont) |
Piepton: <(30 Ω ±5 Ω) im 50 Ω Bereich Messstrom: 0,5 mA Erkennung von Kurzschlüssen: ≥1 ms |
|
Allgemeine Diode |
Messspannung: Bei 0,5 mA: >2,8 V Bei offener Schaltung: <4 V Messstrom: 0,5 mA Polarität: + an Eingang A, - an COM |
|
Kapazität (CAP) |
Bereiche: 50, 500 nF, 5, 50, 500 μF Vollskalenanzeige: 5000 Counts Messstrom: 500 nA bis 0,5 mA, steigt mit zunehmenden Bereichen an |
|
Erweiterte Messgerät-Funktionen |
||
Nullsetzung |
Setzt den Istwert auf den Referenzwert |
|
AutoHold (bei A) |
Erfasst und friert ein stabiles Messergebnis ein. Piept, wenn stabil. AutoHold funktioniert bei der Hauptmessanzeige, mit Schwellwerten von 1 Vpp für AC-Signale und 100 mV für DC-Signale |
|
Fester Dezimalpunkt |
Durch Verwendung der Dämpfungstasten aktiviert |
|
Cursor-Ausgabe |
||
Quellen |
A, B |
|
Einzelne vertikale Linie |
Durchschnittliche, minimale und maximale Ausgabe Durchschnitt, Minimum, Maximum und Zeit seit Beginn der Ausgabe (im ROLL-Modus; Gerät im HOLD-Modus) Minimum, Maximum und Zeit seit Beginn der Ausgabe (im RECORDER-Modus; Gerät im HOLD-Modus) Harmonische Werte im POWER QUALITY-Modus |
|
Doppelte Vertikallinien |
Peak-to-Peak, Zeitdistanz und reziproke Zeitdistanz-Ausgabe Durchschnitt, Minimum, Maximum und Zeitdistanz-Anzeige (im ROLL-Modus; Gerät im HOLD-Modus) |
|
Doppelte Horizontallinien |
Hoch-, Tief- und Peek-to-Peek-Anzeige |
|
Anstiegs- oder Fallenzeit |
Übergangszeit, 0%-Ebene und 100%-Ebene-Anzeige (manuell oder automatische Ebenenjustierung; automatische Ebenenjustierung nur im Einzelkanalmodus möglich) |
|
Genauigkeit |
Mit Oszilloskopgenauigkeit |
|
Rekorder |
||
Messwertanzeige |
Messgeschwindigkeit: Maximal 2 Messungen Datensatzgröße (Minimum, Maximum, Durchschnitt): 2 M Messwerte für 1 Kanal Aufgezeichnete Zeitspanne: 2 Wochen Maximale Anzahl von Ereignissen: 1024 |
|
Wellenformaufzeichnung |
Maximale Abtastrate: 400 K Samples Größe des internen Speichers: 400 M aufgezeichnete Samples Spanne des internen Speichers: 15 Minuten bei 500 μs/div - 11 Stunden bei 20 ms/div Aufzeichnungsgröße SD-Karte: 1,5 G Samples Aufgezeichnete Zeitdauer SD-Karte: 11 Stunden bei 500 μs/div - 14 Tage bei 20 ms/div Maximale Anzahl von Ereignissen: 64 |
|
Leistungsqualität |
||
Werte |
Watt, VA, var, PF, DPF, Hz |
|
Watt, VA, Var Bereiche (Auto) |
250 W bis 250 MW, 625 MW, 1,56 GW Bei Auswahl: Gesamt (%r) ±(2% + 6 Zähler) Bei Auswahl: Grundwelle (%f) ±(4% + 4 Zähler) |
|
DPF |
0,00 bis 1,00 |
|
PF |
0 bis 1, ±0,04 |
|
Frequenzbereich |
10 Hz bis 15 kHz 40 bis 70 Hz |
|
Anzahl der Harmonischen |
Gleichstrom bis 51 |
|
Messwerte/Cursor Messwerte (Grundwelle 40 bis 70 Hz) |
Vrms/Arms /Watt Jede Harmonische von der Grundwelle kann für individuelle Messwerte ausgewählt werden |
|
Bus Gesundheit Tester |
||
AS-i |
Untertyp: NEN-EN50295 |
|
CAN |
Untertyp: ISO-11898 |
|
Interbus S |
Untertyp: RS-422 Protokoll: EIA-422 |
|
Modbus |
Untertyp: RS-232; Protokoll: RS-232/EIA-232 Untertyp: RS-485; Protokoll: RS-485/EIA-485 |
|
FOUNDATION fieldbus |
Untertyp: H1 Protokoll: 61158 Typ 1, 31.25 kBit |
|
PROFIBUS |
Untertyp: DP; Protokoll: EIA-485 Untertyp: PA; Protokoll: 61158 Typ 1 |
|
RS-232 |
Untertyp: EIA-232 |
|
RS-485 |
Untertyp: EIA-485 |
|
Allgemeine Spezifikationen |
||
Wellenformanzeige |
Vertikal: 10 Div von 40 Pixeln Horizontal: 12 Div von 40 Pixeln |
|
Maximale Eingangsspannung A und B |
Direkt am Eingang oder mit Leitungen: 600 Veff CAT IV für Abschaltung Mit BANANA-ON-BNC-Adapter BB120: 600 Veff für Abschaltung Maximale Gleitspannung zwischen jedem Anschluss und Masse: 600 Veff CAT IV, 750 Veff bis 400 Hz |
|
Display |
Typ: 5,7" Farb aktiver Matrix TFT Auflösung: 640 x 480 |
|
Schnittstelle |
Optisch getrennt: Übertragung von Bildkopien (Bitmaps), Einstellungen und Daten USB zum PC/Laptop: OC4USB optisch getrennter USB-Adapter/Kabel, (optional), mit FlukeView®-Software für Windows® |
|
Funkgerät mit Adapter |
Frequenzbereich: 2412 bis 2462 MHz Ausgangsleistung: <100 mW |
|
Umwelt |
MIL-PRF-28800F, Klasse 2 |
|
Temperatur |
Batteriebetrieb: 32 bis 104°F (0 bis 40°C) Netzteilbetrieb: 32 bis 122°F (0 bis 50°C) Lagerung: -4 bis 140°F (-20 bis 60°C) nicht kondensierend |
|
Luftfeuchtigkeit (Betrieb) |
Bei 32 bis 50°F (0 bis 10°C): nicht kondensierend Bei 50 bis 86°F (10 bis 30°C): 95% Bei 86 bis 104°F (30 bis 40°C): 75% Bei 104 bis 122°F (40 bis 50°C): 45% |
|
Höhenlage |
Betrieb bei 10.000' (3 km): CAT III 600 V Betrieb bei 6600' (2 km): CAT IV 600 V Lagerung: 40,000' (12 km) |
|
EMC Elektromagnetische Verträglichkeit |
USA (FCC): 47 CFR 15 Unterabschnitt B (dieses Produkt wird als befreites Gerät gemäß Kategorie 15.103 betrachtet) |
|
Schutz der Gehäuse |
IP51, ref: EN/IEC60529 |
|
Sicherheit |
Allgemein: IEC 61010-1: Verschmutzungsgrad 2 Messung: IEC 61010-2-033: CAT IV 600 V/CAT III 750 V |
|
Erinnerung |
Interner Speicher kann 20 Datensätze (Bildschirmwellenform und Setup) speichern Micro SD-Kartensteckplatz mit optionaler SD-Karte (maximale Größe von 32 GB) |
|
Leistung |
Extern: Über Netzteiler BC430 Eingangsspannung: 10 bis 21 V Gleichstrom Verbrauch: 5 W typisch Eingangsbuchse: 5 mm Steckdose Intern: Über Akupack BP290 Akupower: Aufladbare Li-Ion 10,8 V Betriebszeit: 7 Stunden bei 50 % Hintergrundbeleuchtungshelligkeit Ladzeit: 4 Stunden mit ausgeschaltetem Testgerät, 7 Stunden mit eingeschaltetem Testgerät Zulässige Umgebungstemperatur: 32 bis 104°F (0 bis 40°C) während des Ladens |
|
Abmessungen |
10,2 x 5,2 x 2,15" (259 x 132 x 55 mm) |
|
Gewicht |
3,2 lbs (1,4 kg) einschließlich Akkupack |
|
